东胜物联DSGW-030物联网网关产品指南发表时间：2023-06-01 11:29 智能家居市场正在扩大已经不是秘密。支持物联网的家庭自动化通过自动能源监控、潜在安全检测和远程管理家庭中的所有连接元素和对象，为居民带来便利和安心。这主要通过各种通信协议和协议转换协调器来实现。 为什么智能家居使用这么多协议？ 典型的智能家居系统通常是基于大量链接的小工具、传感器和致动器等构建的。考虑到特性、能力、操作模式和需求的变化，制造这些小工具的公司将使用不同的协议。 如何让这些智能家居设备协同工作？在这里，我们举一个简单的例子来说明这个问题:客厅中的运动传感器感应到有人进来，并将此信息传输到智能家庭网关集线器，集线器然后实施预先编写的自动化规则(如当运动传感器激活时打开灯)，并将此命令转发到智能灯开关。运动传感器可以使用Z-Wave，光开关可以是WiFi或Zigbee，因为这两种协议的功耗都很低。为了使他们能够交流，一个智能家庭网关作为协议转换器和协调器集线器是必要的。 DSGW-030支持的通信协议

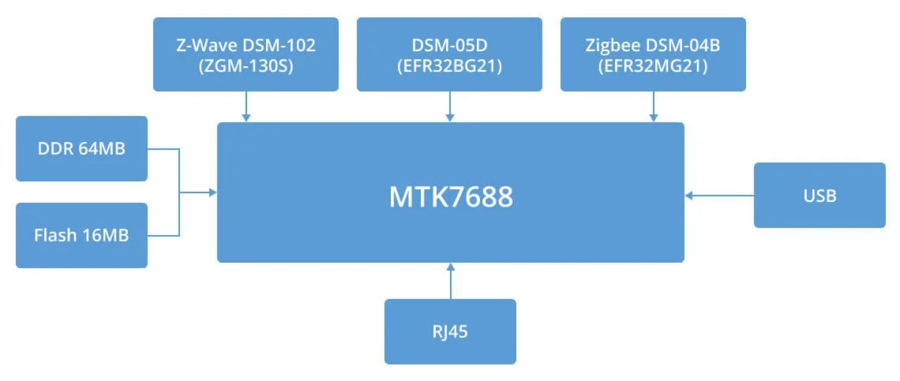

DSGW-030硬件框图
DSGW-030软件框图 Zigbee Zigbee是基于IEEE 802.15.4的开放式无线个人区域网标准。它具有低功耗、低延迟、大网络容量(最大。理论上65000)、可靠数据传输的冲突避免以及AES-128数据加密。
DSGW-030 Zigbee功能 DSGW-030的Zigbee性能由东胜的实现DSM-04B EFR32MG21模块其采用了硅实验室支持Zigbee、Matter和BLE的多协议SoC。多协议设置为DSGW-030提供了更多功能并节省了PCB板空间，允许DSGW-030的紧凑尺寸(70毫米x 70mm毫米x 25mm毫米)。同时，DSGW-030是经过认证的Zigbee 3.0网关，降低了设备集成门槛。 适合Zigbee传输的数据类型 定期:传感器数据、电表数据 间歇性:用于工业控制、远程网络控制和家用小工具控制的命令 Z-Wave Z-Wave和Zigbee都是流行的智能家居协议。Z-Wave比Zigbee具有更好的互操作性、信号可靠性和安全性。与Zigbee不同，它保证来自不同制造商的所有Z-Wave设备可以通信。此外，Z-Wave在亚GHz下工作，有效避免了与其他协议的干扰。除了AES-128加密，Z-Wave还有一个额外的安全2 (S2)标准，以实现更好的数据安全。你可能想知道Z波是如何工作的和差异Zigbee vs Z-Wave.
DSGW-030 Z-Wave功能 DSGW-030的Z-Wave性能由东胜物联实现DSM-102 Z-Wave模块，由Silicon Labs的无线ZGM130S037HGN1处理器芯片组成。根据官方网站描述，ZGM130S037HGN非常适合智能家庭集线器和网关以及各种基于物联网的节能设备。此Z-Wave模块支持Z-Wave 700和Z-Wave远程。 探索:DSGW-030-3 Z-Wave WiFi智能家居集线器 建议的Z-Wave设备 Z-Wave主要设计用于监控家庭和小型商业建筑，因此广泛用于控制照明、安全和气候。典型的Z-wave设备包括烟雾探测器、门锁、安全传感器等。智能电表也可以使用Z-Wave传输功耗数据，用于HVAC监控和管理。 BLE(蓝牙低能耗) BLE于2010年作为蓝牙4.0协议的一部分首次推出，旨在实现超低功耗应用。外围端通过广告与中心端建立数据连接。换句话说，中心端通过扫描与外围端建立数据连接。在数据发送和接收周期之外，中央和外围端进入低功率睡眠状态。 DSGW-030 BLE功能 DSGW-030的BLE性能通过以下方式实现DSM-05D BLE模块，它还采用了硅实验室的EFR32BG21蓝牙无线SoC。该处理器支持蓝牙5.3和BLE网格技术。该SoC主要面向智能家庭网关，具有更高的处理能力和RF性能。 ble devices supported by dsgw 030 dsgw-030支持的ble设备 支持BLE的设备 LE无线电适用于设备发射零星微小数据包的情况，从每秒一次到每几天一次，因为其频率较低。例如，健身追踪器的心率监测器可能会收集您的所有心率信息，并每小时将其传输到您的智能手机。或者温度传感器，直到温度极高或极低时才会被触发以提供测量。 以太网 什么是以太网？ 以太网是在有线局域网或广域网中的设备之间建立连接的标准方法。以太网上传输的数据是通过物理电缆和RJ45端口实现的。这增加了外来者访问网络数据或为未授权设备窃取带宽的难度，提供了更高级别的网络安全和管理。以太网因其高速、安全和可靠而得到广泛应用。 DSGW-030上的以太网 DSGW-030有一个以太网RJ45端口，并配有网线。该以太网端口是WAN/LAN变量，这意味着您可以使用WAN端口将DSGW-030与路由器连接，或使用LAN端口连接到PC进行网关配置。

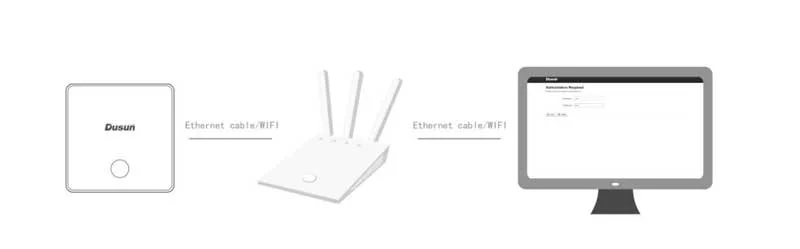

dsgw 030使用wan端口连接到路由器 以太网与WiFi 与Wi-Fi相比，以太网提供了更高的速度、可靠性和安全性。它不需要数据加密，几乎没有延迟时间，并保持恒定的速度。然而，它是有线的，具有有限的移动性和更复杂的安装过程。 Wi-Fi使用无线信号来传输数据，使其更具移动性，更易于部署，并且用户可以更简单地从任何有信号覆盖的位置访问互联网。但它容易受到信号干扰，不如以太网快速、可靠或安全。同时，每个无线连接都需要数据加密。 WiFi无疑是智能家居小工具中最广泛的通信协议。WiFi传输速度快，用户可以轻松地将基于WiFi的智能家居设备直接连接到网络。2.4 GHz Wi-Fi以50–70 Mbps的速度工作(视实际情况而定)，并提供较大的覆盖区域和更好的穿透性能。 DSGW-030的WiFi功能 DSGW-030使用MTK7688作为主控制单元，它已经集成了1T1R 802.11n Wi-Fi无线电，并支持Wi-Fi 2.4GHz。这一方面减轻了开发可靠和快速的一键WiFi配置的负担，另一方面降低了DSGW-030的成本。同时，mtk7688确定DSGW-030可以运行Linux@OpenWrt操作系统（Operating System），WiFi可以配置为AP(接入点)模式，并作为路由器使用。
dsgw-030的wifi ap和sta模式 WiFi 2.4 GHz与5 GHz 2.4GHz和5GHz的主要区别在于无线范围和速度。如果您想要更远的范围，请使用2.4 GHz。如果您想要更高的速度或性能，请使用5GHz频段。相比之下，5GHz提供了更多的通信渠道，与旧的频谱相比，竞争设备更少，这意味着干扰更少。 如果您正在寻找2.4GHz和5GHz的网关，我们有我们的旗舰产品DSGW-210集线器网关控制器求推荐。它可以满足你对智能家居中枢的任何想象。 DSGW-030的外壳特征

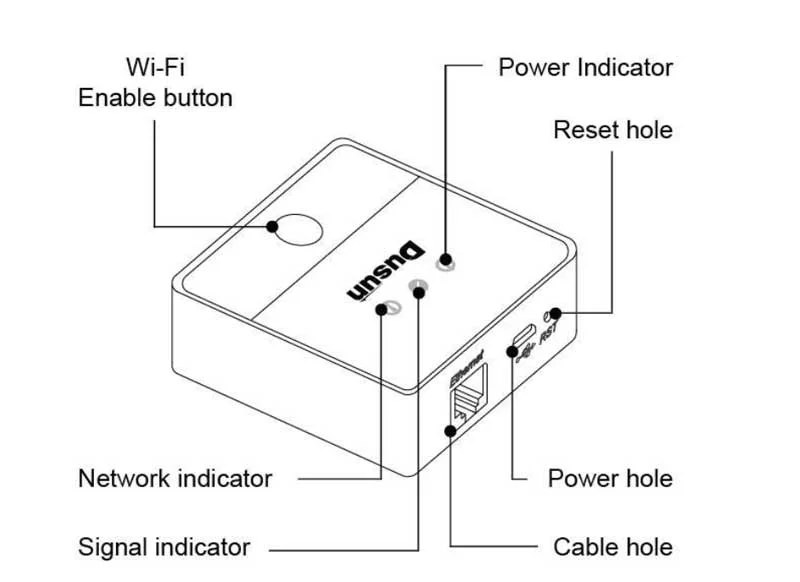

dsgw-030外壳设计 指示灯LED灯 有三个LED灯用于指示DSGW-030的工作状态。 电源指示器:当电源正确连接时，此灯将会打开； 网络指示器:网络连接正常后，此灯将很快亮起； 信号指示器:你可以用这盏灯来检查信号是否接通。 启用WiFi的按钮 当你得到一个新的DSGW-030时，你首先需要配置它。首要步骤是按住此按钮5秒，启用网关连接WiFi，然后输入SSID和密码。 复位孔 有时用户可能需要重置网关，他们可以戳这个洞超过8秒，然后恢复出厂设置，并从网关删除所有配对数据。 以太网电缆孔 这已经在以太网部分讨论过了。 USB电源孔 DSGW-030有一个外部USB端口，允许用户通过它为gateway充电。一根USB电源线将一起取样。同时，如果用户想开发DSGW-030，他们也可以使用这个USB端口。 |
