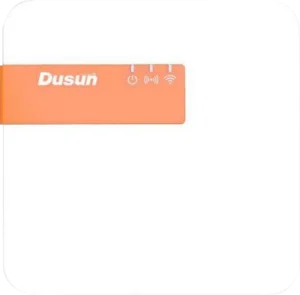

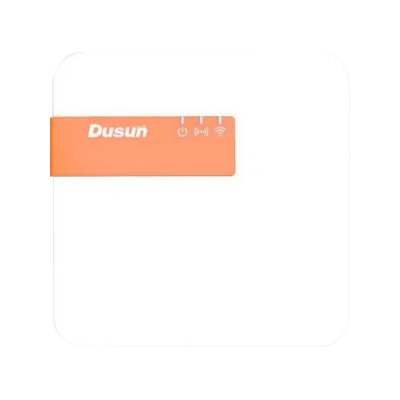

DSGW-097规格书 MTK7628 多协议网关

RAM：128MB

操作系统：Linux@ OpenWrt

协议：Wi-Fi 、zigbee3.0、BLE、Z-WAVE

产品详情

硬件概述

应用场景

资料下载

产品选型

DSGW-097

型号列表

模型	无线网络 2.4G	蓝牙5.2	Zigbee3.0	易洋
DSGW-097-1	●	●	●	●

一、简介

1.1 目的&说明

DSGW-097是一款应用于智能家居、智能安防行业、养老服务的吸顶网关。它是一个中心设备，支持多种无线协议，包括 Wi-Fi 和 zigbee3.0、BLE、Z-WAVE。用户可以通过 Wi-Fi、以太网和蜂窝网络连接网络。此外，还可以通过zigbee3.0、BLE、Z-WAVE连接智能传感器。

1.2 产品特性总结

操作系统：Linux@ OpenWrt
USB 5V type C 电源和 PoE 以太网电源
处理器：MTK7628 (MIPS24KEc(580MHZ)
内存：128MB
闪存：16MB
支持IEEE802.11n、IEEE802.11g、IEEE 802.11b协议
支持zigbee3.0和thread
支持BLE5.2
支持LTE猫M1
1个WAN/LAN可变网口
支持EnOcean、TCM310

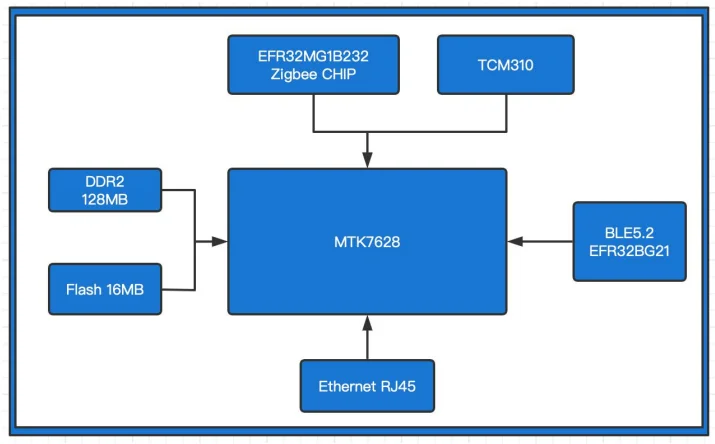

1.3 硬件框图

2.机械要求

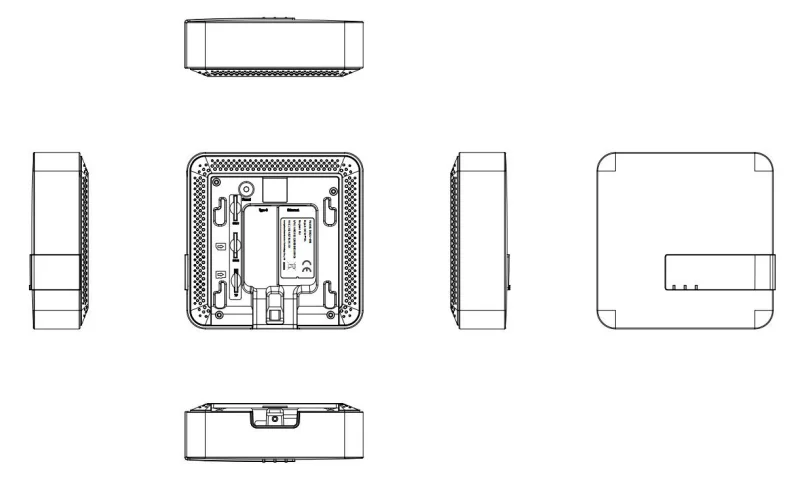

2.1 图纸

三、规格

3.1 技术规格

电源适配器	输入：100V~240V AC/50~60HZ 输出：5V/2A, Micro USB
以太网	网络接口支持CAT-5/CAT-5E传输数据和POE供电（电压范围44~57V）。它是 WAN/LAN 变量。
LED 指示灯	开机时电源 LED 常亮 Zigbee/Z-WAVE LED 有信号时闪烁 Wi-Fi 连接 Wi-Fi 1-2 秒后 LED 常亮

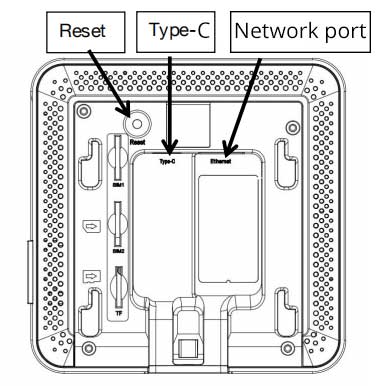

复位按钮	复位键为孔键，按下复位键5秒以上，网关将恢复出厂设置
工作温度	-10℃~55℃

3.2 性能要求

Wi-Fi 性能	· IEEE 无线局域网标准： · IEEE802.11n；IEEE802.11g；IEEE 802.11b · 数据速率： IEEE 802.11b 标准模式：1,2,5.5,11Mbps IEEE 802.11g 标准模式：6,9,12,18,24,36,48,54 Mbps IEEE 802.11n:MCS0~MCS7 @ HT20/ 2.4GHz 频段 ·灵敏度： ·HT40 MCS7：-70dBm@10 % PER(MCS7)/2.4GHz 频段 ·HT20 MCS7：-71dBm@10 %PER(MCS7)/2.4GHz 频段 ·发射功率： IEEE 802.11n： 16dBm @HT20/40 MCS7 /2.4GHz band IEEE 802.11g: 16dBm @54MHz IEEE 802.11b: 18dBm @11MHz · 无线安全：WPA/WPA2, WEP, TKIP, and AES · 工作模式：Bridge、Gateway、AP Client · Range : 至少 50 米，开阔的场地 · 发射功率：17dBm · 最高传输速率：300Mbps · 频率偏移：+/- 50KHZ · 频率范围（MHz）：2412.0~2483.5 · 低频（MHz）：2400 · 高频（MHz）：2483.5 · Eirp（等效同位素辐射功率)(mW)<100mW ·带宽(MHz)：20MHz/40MHz ·调制方式：BPSK/QPSK、FHSSCCK/DSSS、64QAM/OFDM
Zigbee3.0性能	· TX 功率：19.5dBm · 范围：最小 100 米，开放式 · 接收灵敏度：-94dBm · 频率偏移：+/-20KHZ
Z-WAVE 性能	· TX 功率：TX 功率高达 13dBm · RX 灵敏度：@100kbps -97.5dBm · 范围：最小 100 米，开阔地 · 默认频率：916MHz（不同国家/地区不同频率）
蓝牙性能	· 蓝牙协议：蓝牙 5.2 · TX 功率：19.5dBm · 范围：最小 150 米，开阔地 · 接收灵敏度：-93dBm@0.1 %BER · 频率偏移：+/-20KHZ · BLE 双重角色（外围角色和中央角色）角色）
LTE cat1	· LTE-FDD：B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/ B26（仅限 Cat M1）/B27（仅限 Cat M1）/B28/B31/B66/ B71 （仅猫·NB2）/B72/B73/B85/B862（仅猫·NB2）/B872 /B88*2 ·EGPRS：850/900/1800/1900MHz
以太网	· 10/100Mbps
