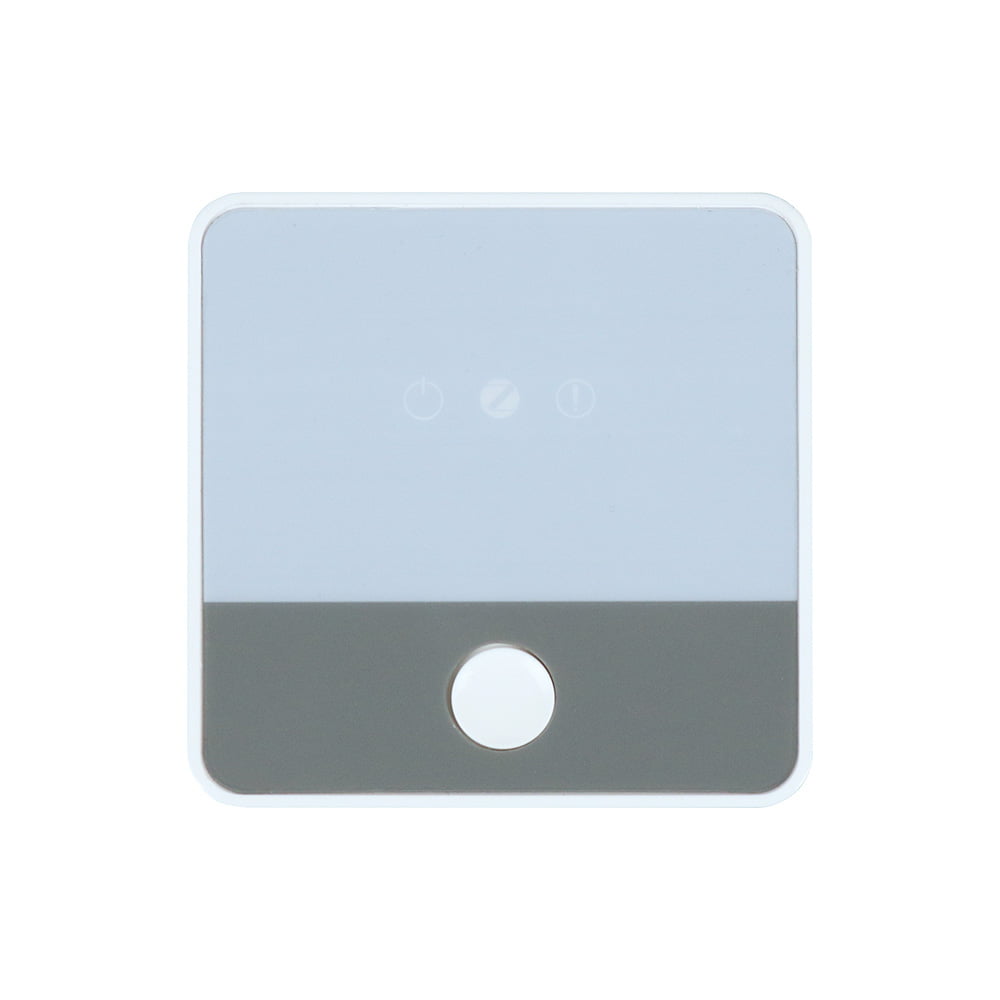

DSGW-030 MTK7688 蓝牙/Zigbee/Wi-Fi网关

CPU：MT7688

RAM：64MB

操作系统：OpenWRT

协议：Bluetooth 5.2, Zigbee 3.0, Z-Wave, Wi-Fi 2.4G

产品详情

硬件概述

应用场景

资料下载

产品选型

直接购买样机

DSGW-030网关描述

DSGW-030 智能网关是为物联网网关开发者而设计的一款智能设备，可以用于智能家居，智能安防和养老服务等各个行业。DSGW-030 支持多种无线协议包括Zigbee 3.0，Bluetooth 5.2，Wi-Fi 2.4G。它支持从 Zigbee 3.0，BLE 终端设备获取数据，并通过 Wi-Fi 2.4G 和以太网将其发送到云端。

除此之外开发人员可以通过下载预集成的，充分验证过的开发资源，从硬件层面来开发自定义固件。

DSGW-030网关产品特性

操作系统：OpenWrt
处理器： MTK7688 (MIPS24KEc，频率 580MHz)
RAM: 64MB 可用空间: 16MB (用户的开发空间)
闪存：16MB
支持 IEEE802.11n, IEEE802.11g, IEEE 802.11b 协议
支持蓝牙 5.2, Zigbee3.0, Wi-Fi 2.4G, Z-Wave
一个 10/100 Mbps WAN/LAN 可变网口
一个 Micro USB 口
支持 MQTT

‍购买DSGW-030样机‍

DSGW-030网关网关的优势

多协议一体化物联网网关

联发科MT7688AN SoC(一款580MHz MIPS 24KEc处理器)实现高效计算。通过Zigbee3.0、蓝牙、Wi-Fi和Z-WAVE方式连接各种传感器/设备。

安全的认证和可靠的连通性

通过相互身份验证和端到端加密保护设备连接和数据

完成认证

除了PTCRB认证，DSGW-030还获得了Zigbee/BQB/CE/TCB/FCC/Canada IC/KC无线通信认证。

构建您的门户从来都不是如此简单

开发人员不需要从头开始创建网关。提供了快速入门和开发工具等开发资源。基于这些资源，网关开发变得更加简单和方便。

快速上市

就绪证书
现成外壳
非开发板
成品板

DSGW-030 网关的存储选项和协议

2023425

DSGW-030-1无线Zigbee无线网络网关

20230428

DSGW-030-3 Z-Wave Wi-Fi网桥

直接购买样机

DSGW-030 BLE 5/Zigbee 3/Z-wave to Ethernet/Wi-Fi网关硬件概述

DSGW-030 BLE 5/Zigbee 3/Z-wave to Ethernet/Wi-Fi 网关框图

BLE 5 / Zigbee 3 / Z-Wave to Wi-Fi / Ethernet 可编程网关的尺寸和配件

产品尺寸

包装配件

BLE 5/Zigbee 3/Z-Wave to Wi-Fi/Ethernet可编程网关硬件参数

类别	参数
CPU	MT7688
System	OpenWrt
RAM	64 MB
Flash	16 MB
电源	输入：AC 100V~240V 50-60Hz 输出：DC 5V/1A Micro USB
恢复出厂键	支持，长按10秒钟，网关恢复出厂设置
网口	1 * 10/100Mbps LAN/WLAN
指示灯	黄灯闪烁：Zigbee/Bluetooth 信号进来红灯常亮：未正常连接服务器绿灯常亮：正常连接服务器
工作温度	0℃~40℃
工作湿度	10%~90% 无冷凝
存储湿度	5%~90% 无冷凝

查看完整规格书

直接购买样机

DSGW-030 网关的应用场景

物联网智能草坪收割机


物联网温度监控


物联网智能照明

物业管理解决方案

智能家居系统

DSGW-030 网关应用框图

DSGW-030网关的使用案例

厨房自动化

物联网恒温器监控

智能家居控制器

可编程BLE 5 / Zigbee 3 / Z-Wave至Wi-Fi /以太网网关的开发人员文档

开发
[快速入门]	DSGW-030智能可编程网关SDK快速入门指南v1.0.pdf	1.0版
[软件开发工具包]	DSGW-030 _ SDK _ av 4.8 . 38686868686	4 . 8 . 14667 . 88888888686
[固件打包]	DSGW-030 _ av 4 . 8 . 308 . 4145708 . tar . zip	4 . 8 . 308 . 44548538487
[Zigbee模块固件]	DSI-0134-AMBERZigbee_RV6版本:ezsp ver 0x06	V ezsp版本0x06
[Ble模块固件]	DSI-0177-AMBER-BLE-NCP_AV3.2.4.0129版本:3.2.4.297	V 3.2.4.297
[Z-Wave模块固件]	ZGM130S_Zwave_image_RV7.18.zip	V 7.18

第三方软件
[Openz-wave]	OpenZwave开发者教程
[Bludfi]	Bluefi开发者DSGWBeacon 蓝牙数据包信息 Bluefi参考蓝牙广播包

直接购买样机

Model List

A类产品 (现货)

Model	RAM	Flash	Wi-Fi 2.4G	Bluetooth 5.2	Zigbee3.0	Z-Wave
DSGW-030-1	64MB	16MB	●		●
DSGW-030-2	64MB	16MB	●	●
DSGW-030-4	64MB	16MB	●	●	●

C类产品 (接单生产,最小起订量: 500)

Model	RAM	Flash	USB	Wi-Fi 2.4G	Bluetooth 5.2	Zigbee3.0	Z-Wave
DSGW-030-5	64MB	16MB		●		●	●
DSGW-030-3	64MB	16MB		●			●
DSGW-030-6	64MB	64MB		●		●
DSGW-031-1	64MB	16MB	●	●	●
DSGW-031-2	64MB	16MB	●	●		●
DSGW-031-3	64MB	16MB	●	●			●
