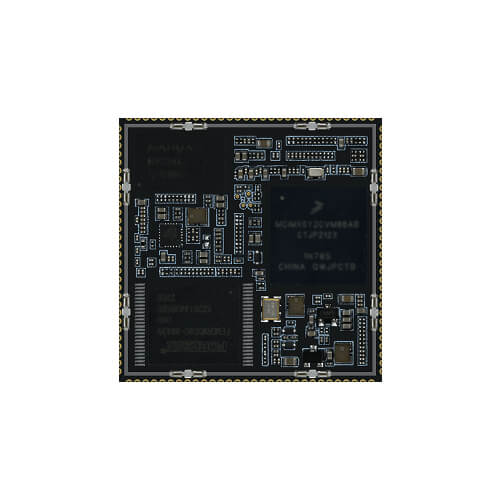

DSOM-060N NXP核心板

CPU:1x Arm Cortex™-A7
RAM:Up to 1GB
操作系统:Toradex Linux
产品详情
硬件概述
应用场景
资料下载
产品选型
断续器 060R

简介

DSOM-060N是一款i.MX6ULLL内核板,i.MX6ULL是高能效、成本优化的应用处理器系列,采用先进的单Arm Cortex-A7内核实现,工作速度高达900 MHz。i.MX 6ULL应用处理器包括一个集成的电源管理模块,可降低外部电源的复杂性并简化电源排序。该系列中的每个处理器都提供各种内存接口,包括 16 位 LPDDR2、DDR3、DDR3L、

原始和管理的NAND闪存,NOR闪存,eMMC,四通道SPI以及用于连接WLAN,蓝牙®,GPS,显示器和相机传感器等外围设备的各种其他接口。

机械参数

断续器 060R 3

i.MX 6ULL 框图

断续器 060R 2

i.MX 6ULL 规范

详细功能
中央处理器综合体Cortex-A7 内核高达 900 MHZ,128KB L2 缓存
展示并行 LCD 显示高达 tp WXGA(1366*768)
8/10/16/24-bit 并行相机传感器接口
电泳显示控制器支持直接驱动 E-Ink EPD 面板,在 106 Hz 时分辨率高达 2048*1536
记忆16-bit LP-DDR2, DDR3/DDR3L
8/16-bit Parallel NOR FLASH / PSRAM
Dual-channel Quad-SPI NOR FLASH
8-bit Raw NAND FLASH with 40-bit ECC
连通性2*MMC 4.5/ SD 3.0/ SDIO 端口
2*USB 2.0 OTG、HS/FS、设备或主机,带 PHY
音频接口,包括 3* I2S/SAI、S/PDIF Tx/Rx
2* 10/100 以太网,带 IEEE 1588
2 * 12位ADC,最多10个输入通道,带电阻式触摸控制器(4线/5线)
高级电源管理部分 PMU 集成
安全安全块:TRNG、加密引擎(AEX with DPA、TDES/ SHA/ RSA)、安全启动
包裹17*14 289MAPBGA 0.8mm间距
9*9 272 MAPBGA 0.5mm间距

电路板规格

核心板特点
中央处理器i.MX6ULL@900MHz
USB2个
电压输入5V
方面34*38mm
2个
SD/MMC/SDIO2个
以太网2*10 100M
串口/红外线8个
EINT/通用输入输出支持的
视频编解码器软件编解码器
相机1、8 位 (DVP),高达 5 兆像素
PWN8个
内存256MB
只读存储器256MB
支持系统常见的 Linux 发行版
