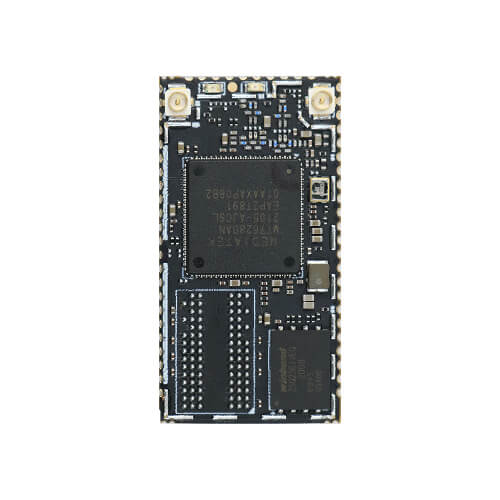

DSOM-080M MTK核心板

CPU:MIPS24KEc
RAM:16b DDR1, 16b DDR2
操作系统:OpenWRT
产品详情
硬件概述
应用场景
资料下载
产品选型

1 简介

1.1 目的&描述

东胜物联生产的DSOM-080M 模组是一款基于联发科MT7628NN/MT7628AN/MT7628DAN为核心的低成本低功耗300M物联网模组。本模块引出MT7628NN/MT7628AN/MT7628DAN所有接口,支持Linux和OpenWrt操作系统及定制开发,接口丰富,处理器强大,可广泛应用于智能设备或云服务应用,可自由开发用于二次开发。

1.2 产品特性总结

  • 超强数据处理能力,MCU主频高达580MHz

  • 300M无线速率

  • 支持802.11b/g/n模式

  • 20/40 信道带宽

  • 支持AP、STA与AP、STA混合模式

  • 支持10/100M自适应网口,最多5个

  • 多种接口 SPI/SD-XC/eMMC

  • 丰富的外围接口,SPI、I2C、I2S、PCM、UART、JTAG、GPIO

  • 广泛应用于物联网

  • 内置强大的PMU

  • 内置64MB DDR2(MTK7628DAN)

  • 支持16个多个BSSID

  • 支持多种加密方式WEP64/128、TKIP、AES、WPA、WPA2、WAPI

  • 支持QoS、WMM、WMM-PS

  • 支持多系统,Linux 2.6.36 SDK,OpenWrt 3.10

  • 工作温度:-20至+55℃

  • CE、FCC、SRRC认证

2 框图




                      模块框图

备注:如果您使用的是 7628,则不需要外部 DDR2。

3 接口图


                          界面图

4 基本参数

物品范围评论
模式DSM-033版本 V1.0
人芯片MT7628AN/MT7628NN/MTK7628DAN
核心MIPS24KEc
频率580MHz
内存DDR2 128MBMTK7628DAN为64MB;
64MB可定制
闪光16MB32MB可定制
温度工作温度:-20℃~55℃储存温度:-40℃~85℃
湿度10~95%(非冷凝)
气压76Kpa ~106Kpa
方面18.7mm×35.2mm×2.8mm

5 接口数量

界面模块接口出厂默认固件接口
无线上网IEEE 802.11b/g/n支持
以太网5 10M/1001个广域网+4个局域网
串口3个2个UART,带透传功能
SDIO1个不支持
接口接口1个不支持
I2C接口1个不支持
I2S1个不支持
脉宽调制1个不支持
通用输入输出口最多 8 个定义函数

评论:

  1. 模块出厂默认编程为我司开发的固件

基于Linux的公司;本固件的Ethernet、Wi-Fi、UART0和UART1有

透传功能。

  1. 可以根据实际烧OPENWRT程序或MTK原版Linux程序

用法。

6 机械设计

6.1 模块尺寸

DSOM-080R 有 3 列引脚。每个 Pin 之间的距离为 1.4mm。

尺寸:18.7 ±0.35 毫米(宽)×35.2 ±0.35 毫米(长)×2.8±0.15 毫米(高)



6.2 建议的封装尺寸


6.3 管脚定义

管脚定义

密码
_
姓名输入/输出
类型
功能评论
1个地线P地面系统电源
2个3.3VDP功率,供电电流≥
3个3.3VDP1000毫安
4个地线P地面
5个SPI_CS0输入/输出SPI0芯片英文未定义,浮动
6个REF_CLK0输入/输出参考时钟输出未定义,浮动
7PERST_N输入/输出PCIE设备重置未定义,浮动,不要下拉
8个WDT_RST_N
看门狗超时复位下拉1s进入微信AirKiss功能

拉低3s,退出透传
,进入AT模式;
下拉6s,模块恢复
默认设置;
9EPHY_LED4输入/输出PORT4 LED,低电平有效LAN4 LED
10EPHY_LED3输入/输出PORT3 LED,低电平有效LAN3 LED
11EPHY_LED2输入/输出PORT2 LED,低电平有效LAN2 指示灯
12EPHY_LED1输入/输出PORT1 LED,低电平有效LAN1 LED
13EPHY_LED0输入/输出PORT0 LED,低电平有效广域LED
14PORST_N输入/输出CPU复位,低电平有效CPU复位,悬空
15UART_TXD1Uart1 TXDUart1 TXD,不用时悬空,不要
拉低
16UART_RXD1Uart1 接收端Uart1 RXD,不用时悬空
17I2S_SDI输入/输出I2S数据输入未定义,浮动
18I2S_SDO输入/输出I2S数据输出未定义,浮动,不要拉起
19I2S_WS输入/输出I2S通道选择,
0:左;1:右
未定义,浮动
20I2S_CLK输入/输出I2S时钟未定义,浮动
21地线P地面地面
22蚂蚁P天线,默认开启如果需要接这个管脚,需要
拆掉天线底座,换上
一个0欧姆的电阻
23地线P地面地面
24I2C_SCLK输入/输出I2C时钟未定义,浮动
25I2C_SD输入/输出I2C数据未定义,浮动
26SPI_CS1输入/输出SPI1芯片英文未定义,浮动,不要拉起
27SPI时钟输入/输出SPI时钟未定义,浮动,不要下拉
28SPI_味噌输入/输出SPI 总线数据主进
从出
未定义,浮动
29SPI_MOSI输入/输出SPI 总线数据主出
和从入
未定义,浮动,不要拉起
30通用输入输出0输入/输出通用输入
输出接口
未定义,浮动
31UART_TXD0Uart0 TXDUart0 TXD,不用时悬空,不要上拉
32UART_RXD0Uart0 接收端Uart0 RXD,不用时悬空
33白光LED_N输入/输出Wi-Fi LED,低电平有效Wi-Fi通信过程中,WI-FI LED
闪烁,可悬空
34MDI_RP_P0输入/输出PORT0 网络信号
接收正
WAN口,不用的话,浮动
35MDI_RN_P0输入/输出PORT0 网络信号
接收负
36MDI_TP_P0输入/输出PORT0 网络信号正
发送
37MDI_TN_P0输入/输出PORT0 网络信号正
送负
38MDI_TP_P1输入/输出PORT1 网络信号
接收正
LAN Port1,如果不用,Floating
39MDI_TN_P1输入/输出PORT1网络信号
接收负
40MDI_RP_P1输入/输出PORT1 网络信号正
发送
41MDI_RN_P1输入/输出PORT1 网络信号正
送负
42MDI_RP_P2输入/输出PORT2网络信号
接收正
LAN Port2,如果不用,Floating
43MDI_RN_P2输入/输出PORT2网络信号
接收负
44MDI_TP_P2输入/输出PORT2网络信号正
发送
45MDI_TN_P2输入/输出PORT2网络信号正
送负
46MDI_TP_P3输入/输出PORT3 网络信号
接收正
LAN Port3,如果不用,Floating
47MDI_TN_P3输入/输出PORT3 网络信号
接收负
48岁MDI_RP_P3输入/输出PORT3 网络信号正
发送
49MDI_RN_P3输入/输出PORT3 网络信号正
送负
50MDI_RP_P4输入/输出PORT4 网络信号
接收正
LAN Port4,如果不用,Floating
51MDI_RN_P4输入/输出PORT4 网络信号
接收负
52MDI_TP_P4输入/输出PORT4 网络信号正
发送
53MDI_TN_P4输入/输出PORT4 网络信号正
送负
54USB_DP输入/输出USB数据正未定义,浮动
55USB_DM输入/输出USB数据负未定义,浮动
56地线P地面地面

评论:

  1. 我-输入;O-输出;I/O——数字I/O;P-电源。IO口驱动电流为10mA,

所有IO管脚电平均为3.3V。

  1. name栏红色表示:与芯片启动有关,不能

从外部拉上或拉下,不能连接到驱动源。

  1. 备注栏蓝色表示:本厂默认固件有此功能。

7 电气特性

7.1 绝对电气特性

参数描述最小值典型值。最大限度单元
Ts储存温度-20-85
VBAT输入电压3.0-3.8V
静电放电电压
(人体模型)
TAMB-25℃--2个千伏
静电放电电压
(机器型号)
TAMB-25℃--0.5千伏

7.2 正常运行条件

参数描述最小值典型值。最大限度单元
工作温度-102555摄氏度
电源电压
3个3.33.6V
VIL低电平输入电压-0.3-VDD*0.25V
VIH高电平输入电压VDD*0.75-3.6V
音量低电平输出电压
-VDD*0.1V
VOH高电平输出电压VDD*0.8--V
内标空载运行电流130
230
峰值峰值电流-850-
PAVG平均功率-650-毫瓦
工作频率2412
2484频率

8 射频特性

8.1 802.11b 11M

802.11b 传输(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 1
13频道
发射功率电平DQPSK182022分贝
频率公差
-15015ppm
光谱掩模11MHz→22MHz
40
分贝
> 22MHz
53
分贝
调制精度所有数据速率
15
%
802.11b 接收器(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 1
13频道
分钟 输入11Mbps 误码率<8%-91.5-89.5-87.5分贝

8.2 802.11g 54M

802.11g 传输(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 1
13频道
发射功率电平正交频分复用151719分贝
频率公差
-15015ppm
调制精度所有数据速率-31-28%
802.11g 接收器(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 113频道
分钟 输入54Mbps 误码率<10%-78-76-74分贝

8.3 802.11n_MCS7(HT20)

802.11n_HT20 传输(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 113频道
发射功率电平正交频分复用151719分贝
频率公差
-15015ppm
调制精度所有数据速率
-31-28%
802.11n_HT20 接收器(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 113频道
分钟 输入MCS7 效率<10%-76.5-74.5-72.5分贝

8.4 802.11n_MCS7(HT40)

802.11n_HT40 传输(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 1
13频道
发射功率电平正交频分复用151719分贝
频率公差-15015ppm
调制精度所有数据速率
-31-28%
802.11n_HT40 接收器(导电)
物品健康)状况分钟典型值。最大限度。单元
频率范围
频道 1
13频道
分钟 输入MCS7 效率<10%-76.5-74.5-72.5分贝
