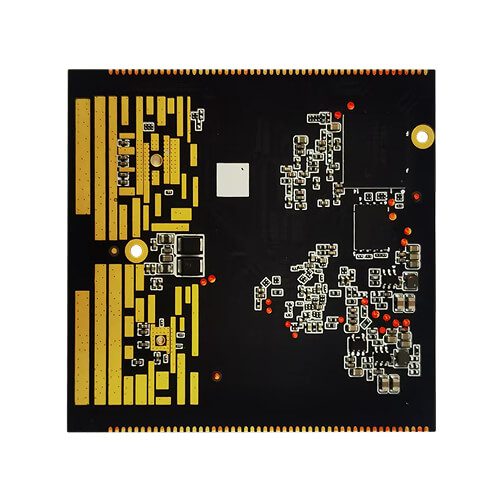

DSOM-090M MTK核心板

CPU:MIPS24KEc
RAM:16b DDR1, 16b DDR2
操作系统:OpenWRT
产品详情
硬件概述
应用场景
资料下载
产品选型

一、简介

1.1 目的&描述

DSOM-090M采用MTK全新双核网络芯片MT7621A方案,主频高达880MHz,

提供5个10/100/1000M自适应以太网接口、1x USB 2.0、1x USB3.0(外置)、1x Micro SD Card

(外部)设置)等接口。符合IEEE802.11AC/N/G/B/A无线网络协议。

1.2 产品特性总结

  • DSOM-090M采用MTK MT7621AT+MT7603EN+MT7613BEN为主控芯片,集成双核MIPS1004K,主频高达880MHz。

  • 内存容量支持512MB DDR3(128MB/256MB/512MB可选)

  • eMMC容量支持4GB eMMC

  • 操作系统:OpenWRT

  • 标准:IEEE 802.11 a/b/g/n/ac

  • 频率带宽:2.4835MHz~5.825MHz

  • 无线速率:2.4G:300Mbps,5G:900Mbps

  • 接口 WAN、LAN1、LAN2、LAN3、LAN4

  • WAN接入方式 PPPoE、动态IP、静态IP、3G/4G/5G

  • 工作模式:AP、ROUTER

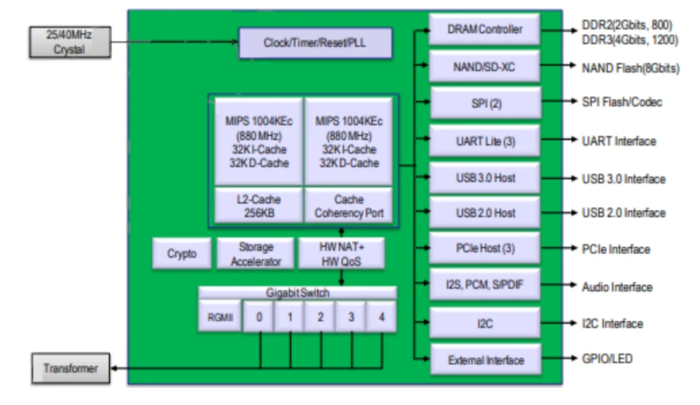

2. 主要芯片框图

三、规格

3.1 技术参数

基本参数
主控芯片MT7621AT+MT7603EN+MT7613BEN
中央处理器双核MIPS1004K,主频880MHz
内存512 DDR3 (可选128MB ~ 512MB)
贮存4GB/8GB eMMC 64MB SPI 闪存
硬件特性
以太网10/100/1000M bps 广域网.LAN1.LAN2.LAN3.LAN4
无线网络2.4GHz/5.0GHz 无线网络
USBUSB 2.0×1、USB3.0×1(外置)
调试调试串口×1,用于开发调试
扩展接口支持PWM×4、UART×3、I2C×1、SPI×1、I2S×1、SDXC、PCIe Host ×3、RGMII
TMII/MII ×1、2.4G/5G ANT接口
工作温度-10°C 至 +70°C
储存温度-20°C 至 +80°C
系统软件
系统支持MTK-openwrt-3.10.14,基于Linux平台
外观规格
核心板尺寸65.0*65.0*1.6mm
接口类型邮票孔 104pins, 1.2mm pitch

3.2 射频技术参数

发射功率2.4G:
802.11b-11Mbps: 17±1.5dBm&< -15dB@11b
802.11g-54Mbps: 15±1.5dBm&< -25dB @11b
802.11n -HT20-65Mbps: 14±1.5dBm&< -28dB@11b
802.11n - HT40-300Mbps: 14±1.5dBm&< -28dB@11b WiFi-5G:
18.0±2dBm& < -25dB @11a 54Mbps
17.0±2dBm&< -28dB@5G-11n-HT20-MCS7
17.0±2dBm&< -28dB@5G-11n -HT40-MCS7
16.5±2dBm&< -32dB@5G-11ac-HT80-MCS9
接收灵敏度WiFi-2.4G:
11b 1Mbps:-94dBm@PER <8%
11b 11Mbps:-84dBm@PER <8%
11g 54Mbps:-72dBm@PER <10%
11n-HT40-MCS7-2.4G:-65dBm@PER <10 % WiFi-5G:
11a 54Mbps:-70dBm@PER <10%
11n-HT40-MCS7-5G:-65dBm@PER <10%
11ac-HT80-MCS9-5G:-57dBm@PER <10%

4.核心板尺寸(仅供参考)


五、接口说明(仅供参考)


6.管脚定义(仅供参考)

注1:

① : I/O types: I = input, O = output, I/O = input/output (bidirectional) , I/GPIO = 当用作GPIO口时,是

输入 (I) ,

A = 模拟,G= 地,P = 电源,DOWN = 内部下拉,UP = 内部上拉

0 = 低电平 1 = 高电平

密码
_
姓名输入/输出类型输入/输出
拉动
输入/输出
定义
输入/输出
电压(
功能





单位:V)
1个D2DB_PORST_N通用输入输出#18


上电复位
2个WDT_RST_N通用输入输出#19


看门狗复位
3个JTAG通用输入输出#15


JTAG 模式选择
4个JTMS通用输入输出#14


JTAG数据输入
5个JTRST_N通用输入输出#17


JTAG 目标重置
6个JTDI通用输入输出#13


JTAG 数据输出
7JTCLK通用输入输出#16


JTAG时钟
8个5G_白光LED_N



5G_WIFI_LED
9ESW_P0



端口 #0 PHY LED 指示灯
10LED_WL_G



LED_WIFI_G
11ESW_P2



端口 #2 PHY LED 指示灯
12ESW_P1



端口 #1 PHY LED 指示灯
13ESW_P3



端口 #3 PHY LED 指示灯
14ESW_P4



端口 #4 PHY LED 指示灯
15TXD0通用输入输出#22


RGMII2 Tx 数据位#0
16RXD0通用输入输出#28


RGMII2 Rx 数据位 #0
17I2C_SD通用输入输出#3


I2C数据
18I2C_SCLKGPIO#4


I2C时钟
19TXD2通用输入输出#11


RGMII2 Tx 数据位#2
20RXD2通用输入输出#12


RGMII2 Rx 数据位#2
21CTS2_NGPIO#_TX


UART 清除发送
22RTS2_NGPIO#9


UART请求发送
23TXD3通用输入输出#7


RGMII2 Tx 数据位#
24RXD3通用输入输出#8


RGMII2 Rx 数据位#3
25RTS3_NSPDIF_TX


UART请求发送
26CTS3_NGPIO#6


UART 清除发送
27地线



地面
28通用输入输出0GPIO#0


GPIO0(仅输出)
29DM1



SB Port0 HS/FS/LS 数据引脚 Data+
(USB2.0)
30DP1



SB Port0 HS/FS/LS 数据引脚 Data+
(USB2.0)
31DP0



USB Port1 数据引脚 Data+ (USB3.0)
32DM0



USB Port1 数据引脚 Data+ (USB3.0)
33USB_RXN



USB Port0SS数据pinRX+-(USB3.0)
34USB_RXP



USB Port0SS数据pinRX+-(USB3.0)
35USB_TXN



USB Port0SS数据pinTX-(USB3.0)
36USB_TXP



USB Port0SS数据pinTX-(USB3.0)
37ND_RB_N通用输入接口#42


NAND 闪存 Redy/Busy
38ND_CLE通用输入输出#43


NAND 闪存命令锁存使能
39ND_WP通用输入输出#41


NAND 闪存写保护
40ND_ALEGPIO#44


NAND 闪存 ALE 锁存使能
41ND_D0通用输入输出#45


NAND 闪存数据 0
42ND_D1通用输入输出#46


NAND 闪存数据 1
43ND_D2通用输入输出#47


NAND闪存数据2
44ND_D3通用输入接口#48


NAND闪存数据3
45ND_RE_N通用输入输出#36


NAND 闪存读取使能
46ND_CS_N通用输入输出#34


NAND 闪存片选
47ND_D4通用输入输出#37


NAND 闪存数据4
48岁ND_WE_N通用输入输出#35


NAND 闪存写入使能
49ND_D6通用输入输出#39


NAND闪存数据6
50ND_D5通用输入输出#38


NAND 闪存数据5
51地线



地面
52ND_D7通用输入接口#40


NAND 闪存数据7
53ESW_TN_D_P4以太网
端口 #4



端口 #4 MDI 收发器
54ESW_TP_D_P4以太网
端口 #4



端口 #4 MDI 收发器
55ESW_TN_C_P4以太网


端口 #4 MDI 收发器


端口 #4



56ESW_TP_C_P4以太网
端口 #4



端口 #4 MDI 收发器
57ESW_TN_B_P4以太网
端口 #4



端口 #4 MDI 收发器
58ESW_TP_B_P4以太网
端口 #4



端口 #4 MDI 收发器
59ESW_TN_A_P4以太网
端口 #4



端口 #4 MDI 收发器
60ESW_TP_A_P4以太网
端口 #4



端口 #4 MDI 收发器
61地线



地面
62地线



地面
63ESW_TN_D_P3以太网
端口 #3



端口 #3 MDI 收发器
64ESW_TP_D_P3以太网
端口 #3



端口 #3 MDI 收发器
65ESW_TN_C_P3以太网
端口 #3



端口 #3 MDI 收发器
66ESW_TP_C_P3以太网
端口 #3



端口 #3 MDI 收发器
67ESW_TN_B_P3以太网
端口 #3



端口 #3 MDI 收发器
68ESW_TP_B_P3以太网
端口 #3



端口 #3 MDI 收发器
69ESW_TN_A_P3以太网
端口 #3



端口 #3 MDI 收发器
70ESW_TP_A_P3以太网
端口 #3



端口 #3 MDI 收发器
71地线



地面
72地线



地面
73ESW_TN_D_P2以太网
端口 #2



端口 #2 MDI 收发器
74ESW_TP_D_P2以太网
端口 #2



端口 #2 MDI 收发器
75ESW_TN_C_P2以太网
端口 #2



端口 #2 MDI 收发器
76ESW_TP_C_P2以太网
端口 #2



端口 #2 MDI 收发器
77ESW_TN_B_P2以太网
端口 #2



端口 #2 MDI 收发器
78ESW_TP_B_P2以太网
端口 #2



端口 #2 MDI 收发器
79ESW_TN_A_P2以太网
端口 #2



端口 #2 MDI 收发器
80ESW_TP_A_P2以太网
端口 #2



端口 #2 MDI 收发器
81地线



地面
82地线



地面
83ESW_TN_D_P1以太网
端口#1



端口 #1 MDI 收发器
84ESW_TP_D_P1以太网
端口#1



端口 #1 MDI 收发器
85ESW_TN_C_P1以太网
端口#1



端口 #1 MDI 收发器
86ESW_TP_C_P1以太网
端口#1



端口 #1 MDI 收发器
87ESW_TN_B_P1以太网
端口#1



端口 #1 MDI 收发器
88ESW_TP_B_P1以太网
端口#1



端口 #1 MDI 收发器
89ESW_TN_A_P1以太网
端口#1



端口 #1 MDI 收发器
90后ESW_TP_A_P1以太网
端口#1



端口 #1 MDI 收发器
91地线



地面
92地线



地面
93ESW_TN_D_P0以太网
端口#0



端口 #0 MDI 收发器
94ESW_TP_D_P0以太网
端口#0



端口 #0 MDI 收发器
95ESW_TN_C_P0以太网
端口#0



端口 #0 MDI 收发器
96ESW_TP_C_P0以太网
端口#0



端口 #0 MDI 收发器
97ESW_TN_B_P0以太网
端口#0



端口 #0 MDI 收发器
98ESW_TP_B_P0以太网
端口#0



端口 #0 MDI 收发器
99ESW_TN_A_P0以太网
端口#0



端口 #0 MDI 收发器
100ESW_TP_A_P0以太网
端口#0



端口 #0 MDI 收发器
101地线



地面
102地线



地面
103车辆识别号



力量
104车辆识别号



力量
